Dettagli:
|
Nome di prodotto: | Macchina per la costruzione di travi a ponte | Colore: | Su misura |
---|---|---|---|
Sistema di protezione da sovraccarico di corrente: | Includa | Interruttore limitato: | Includa |
La tensione abbassa la funzione della protezione: | Includa | Garanzia: | 2 anni |
Luogo di origine: | Henan, Cina | velocità di viaggio della gru: | 5m/Min |
Momento di sollevamento stimato: | 500KN | Portata: | 50M |
Velocità di sollevamento: | 0-1m/min | Alimentazione elettrica: | 380v 3phase o su misura |
Evidenziare: | Macchina concreta di costruzione della trave di ponte,Gru del lanciatore del sollevatore di segmento del fascio,gru del lanciatore 500kn |
sollevatore concreto di segmento del fascio della macchina di costruzione della trave di ponte di vendita calda

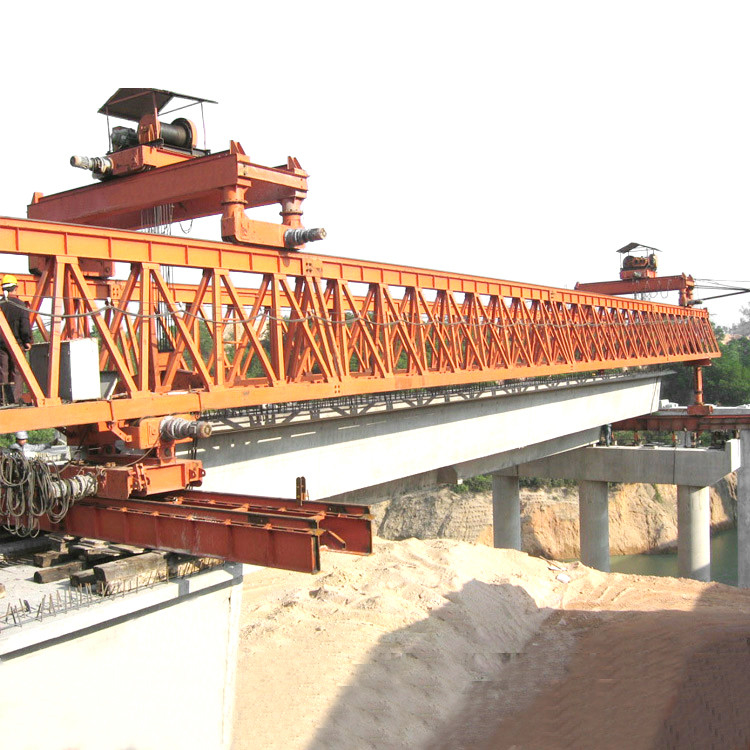

Descrizione della macchina di costruzione della trave di ponte
Il cavalletto di lancio della strada di JQ è un macchinario di costruzione professionale, che è utilizzato per trasferire i blocchetti della strada ed i fasci di ponte prefabbricati di calcestruzzo alla posizione degli appoggi o dei sostenitori e strada o ponte stradale allora costruita.
Ha composto di dispositivi commoventi orizzontali della trave, di travi principali, di sistema di appoggio, di dispositivi commoventi verticali del cavalletto, di dispositivi commoventi orizzontali del cavalletto, di circuito idraulico e di sistema di controllo elettrico.
Il ponte stradale è la sezione della compressa del fascio del calcestruzzo precompresso del ponte stradale o del fascio che solleva per gettare un ponte su riguardante il macchinario di costruzione speciale. Pricipalmente tramite l'assemblea longitudinale dell'automobile piana dello spostamento del fascio, componenti della trave, sistema di appoggio, il sistema dei turni longitudinale, il sistema trasversale, circuito idraulico, componenti elettriche del sistema di controllo.
La trave principale è comunemente doppia struttura della capriata del fascio. La forma attualmente domestica della struttura del ponte stradale approssimativamente negli stessi, la differenza principale è che la forma longitudinale del ponte del fascio della guida e via il modo. Secondo il fascio longitudinale della guida le forme possono essere divise nel singolo ponte del fascio della guida ed il doppio ponte del fascio della guida, secondo via la forma è diviso nel ponte di LunGuiShi e nella macchina di camminata.
Dettagli delle parti della macchina di costruzione della trave di ponte
Parametri della macchina di costruzione della trave di ponte
Modello del prodotto | SH50-160 | SH40-140 | SH40-120 | SH35-120 | SH30-80 |
Portata (m) | 50 | 40 | 40 | 35 | 30 |
Capacità di sollevamento (t) | 160-260 | 140 | 120 | 120 | 80 |
Crane Moving Speed (m/min) | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 |
Velocità muoventesi del carrello (m/min) | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 |
Velocità di sollevamento del carrello (m/min) | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
velocità ditrasporto della parte posteriore (m/min) | 0-9 | 0-9 | 0-9 | 0-9 | 0-9 |
Angolo obliquo del ponte (°) | 45 | 45 | 45 | 45 | 45 |
Raggio applicabile della curva (m) | R350 | R300 | R300 | R300 | R300 |
Potere (chilowatt) | 96 | 96 | 96 | 96 | 96 |
Vantaggi della macchina di costruzione della trave di ponte
* è leggero, il trasporto, installazione e la rimozione è molto conveniente
* il lanciatore del fascio rappresenta una buona stabilità, un'alta efficienza, una sicurezza e un'affidabilità, facili regolare trasversale e facile da operare variabili
* le gambe fanno non attraverso la piattaforma di ponte quando il movimento longitudinale, nessuna necessità di porre l'orbita commovente verticale, riduce la pressione sulla piattaforma
* ha metodo tre che seleziona sul fascio prefabbricato: dall'estremità posteriore del lanciatore del fascio al livello della piattaforma, da sotto al livello del suolo, o dal lato del ponte
Caratteristiche di sicurezza della macchina di costruzione della trave di ponte
Le serie di Shenghua BL sono progettate per la sicurezza. Gli argani sono forniti di doppio sistema di rottura. Su richiesta forniamo il sistema di rottura triplo. Il bottone dell'arresto di emergenza, il commutatore di limite, sensore è situato a posizione designata. L'illuminazione ed i pezzi di ricambio fa parte degli oggetti che vengono con il nostro lanciatore del fascio.
Imballaggio e consegna
Metodi d'imballaggio:
1. Le parti elettriche sono imballate dalla cassa del compensato di alta qualità, per ridurre la distorsione nel trasporto;
2. I fasci principali, i fasci dell'estremità e la gru elettrica sono imballati dal panno tessuto di plastica. Può ridurre l'abrasione quando il trasporto.
Metodi di consegna:
1. Se la dimensione del lanciatore concreto del fascio da 150 tonnellate T è adatta a nave porta-container, solitamente dal contenitore;
2. Se la dimensione è troppo grande, solitamente in nave in serie o dal contenitore dopo troncamento; I modi del trasporto sono basati sulla riduzione del costo per voi e tengono la prestazione della gru.
Termine di consegna:
Entro 30 - 40 giorni lavorativi dopo aver ricevuto il deposito.
Trasporto:
generalmente 35 giorni - 50 giorni al porto di destinazione.
FAQ
1. Che cosa è le informazioni dovrebbe io fornire quando indagine circa il lanciatore concreto del fascio da 150 tonnellate T?
1,1 abbiamo bisogno del disegno del ponte; il pendio longitudinale massimo e la pendenza trasversale massima;
1,2 il disegno fascio/della trave;
2. Che cosa sono norma di ispezione per un test di carico del lanciatore concreto del fascio da 150 tonnellate T?
2,1 il test di carico dinamico un carico nominale di 1,1 volte, trave principale fa non giù deviazione, tutti i meccanismi funzionano bene, i parametri di prestazione rispondono all'esigenza di progettazione, tutti i commutatori di limite e dispositivi dell'interruttore di sicurezza della protezione della sicurezza sono affidabili, tutti i pezzi di ricambio non ha incrinamento ed il collegamento flessibile, tutti i motori ed i contattori non sono surriscaldamento.
2,2 il test di carico statico un carico nominale di 1,25 volte, tutti i meccanismi funziona bene, la gru ferma 20-30 il min mentre il carico di prova è sollevato 10 cm d'altezza, poi trave principale della misura giù deviazione (teodolite, righello). Il carico di prova posato per misurare la curvatura superiore della trave principale, ripete 3 volte, struttura d'acciaio non ha deformazione permanente;
3. Come rendere a ponte stradale le travi di calcestruzzo?
a. Prefabbricazione completa della portata.
b. Prefabbricazione della trave di segmento.
c. Trave fusa sul posto della portata piena.
d. Segmenti colata-in-situ.
4. Come circa una manutenzione del lanciatore concreto del fascio da 150 tonnellate T?
4,1 lubrificare: La prestazione di funzionamento ed il tempo di impiego di tutti i meccanismi della gru dipendono dalla lubrificazione in misura grande.
4,2 cavo metallico d'acciaio: La frattura di cavo deve essere notata specialmente. Un nuovo cavo metallico d'acciaio deve essere cambiato immediatamente con lo stato di cavo rotto, fili rotti ed indossare la perdita a rottamare la norma.
4,3 spalmatore: Lo spalmatore deve essere controllato regolarmente.
4,4 paranco differenziale: Pricipalmente lo stato d'uso della corsa della corda del controllo, controlla se la flangia di ruota è fenduta e se la puleggia potrebbe rimanere incastrata nell'asse oppure no.
4,5 ruote: Regolarmente la flangia ed il passo di ruota del controllo, una nuova ruota deve immediatamente essere sostituita come parte della crepa o durare in flangia di ruota raggiunge 10% di spessore della ruota; La ripulitura deve essere fatta come diametri fra due ruote motrici sul passo differisce più di D/600, o c'è cicatrice severa sul passo.
4,6 freno: Controlli una volta per spostamento; Il freno dovrebbe essere nel movimento accurato ed i perni non concedono essere attaccati. Le ganasce del freno misura correttamente le ruote di freno; l'intervallo delle ganasce del freno sarà uguale aprirli.
5. Quanto personale ed attrezzatura per montare il lanciatore concreto del fascio da 150 tonnellate T nel posto di lavoro che abbiamo bisogno di?
Personale: un'attrezzatura di 8 - 10 lavoratori
Gru del camion > 50 t: 2 insiemi
Cavo metallico d'acciaio Φ19.5 8 m.: 4 corde
Traversine: vari
Saldatrice elettrica: 1 insieme
Ossigeno, acetilene: 1 insieme
Martello (12 libbre e 8 libbre): 1 insieme per ciascuno
Chiave e pincher: vari
Gradienter: 1 insieme
